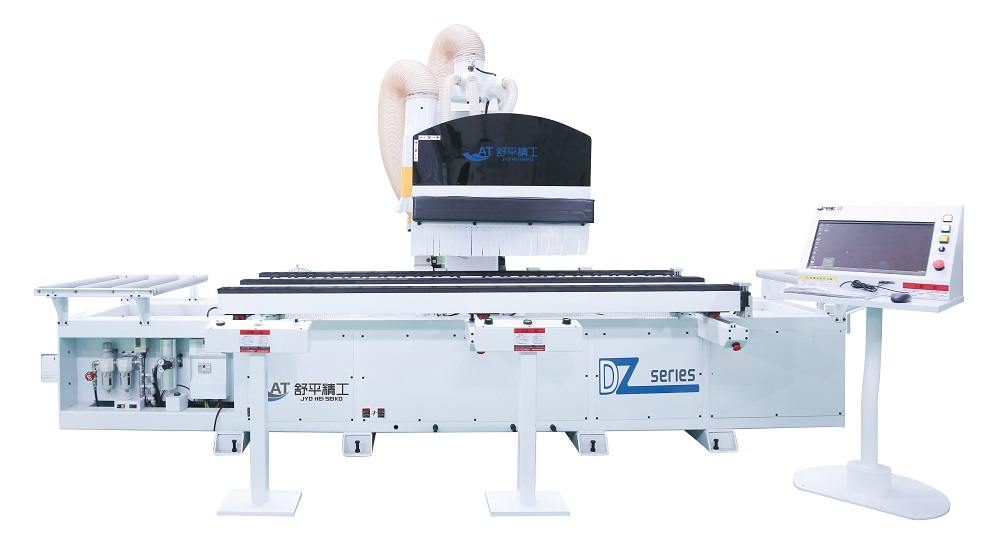

主機圖形：

加工范圍：

木門規方，銑型，鏤空，門鎖合頁，滑輪槽，插銷槽，閉門器安裝位，吊裝孔

Production range：Door board sizing，Milling，Hollowing out，Lock，Hinges，Pulley grooves，Bolt slot，Camera setup，Lifting holes

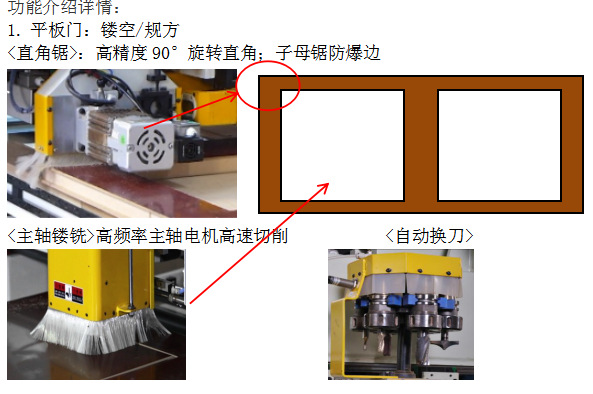

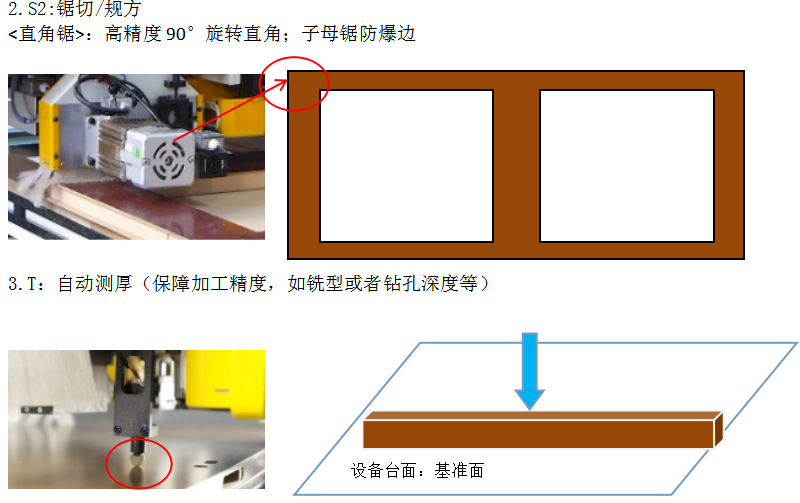

功能詳情：

Functional details：

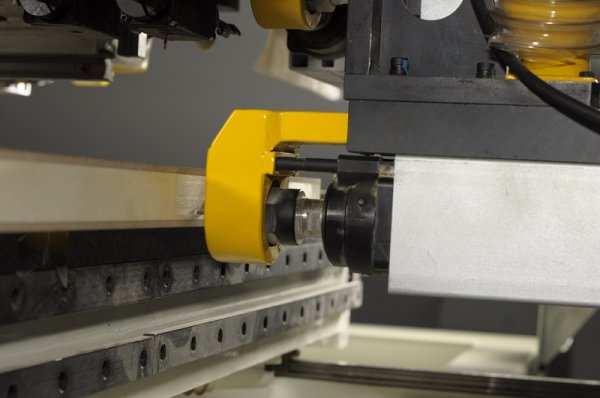

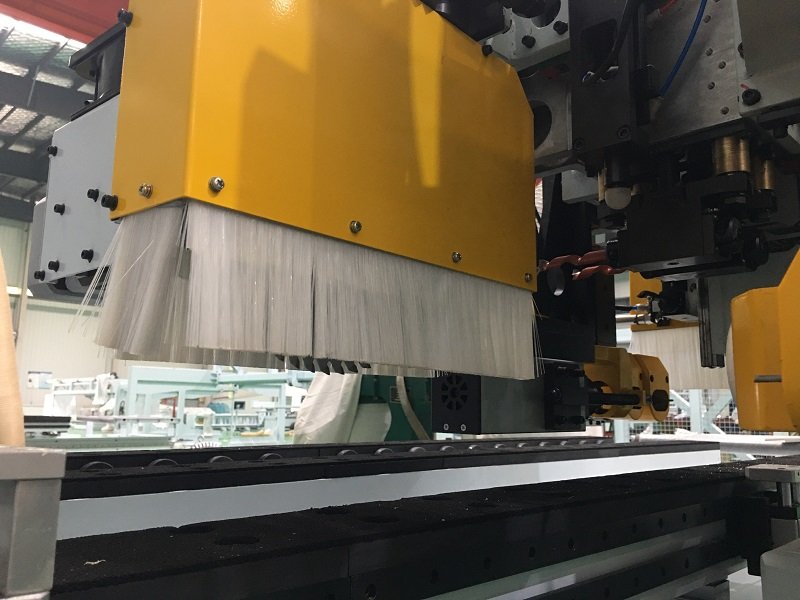

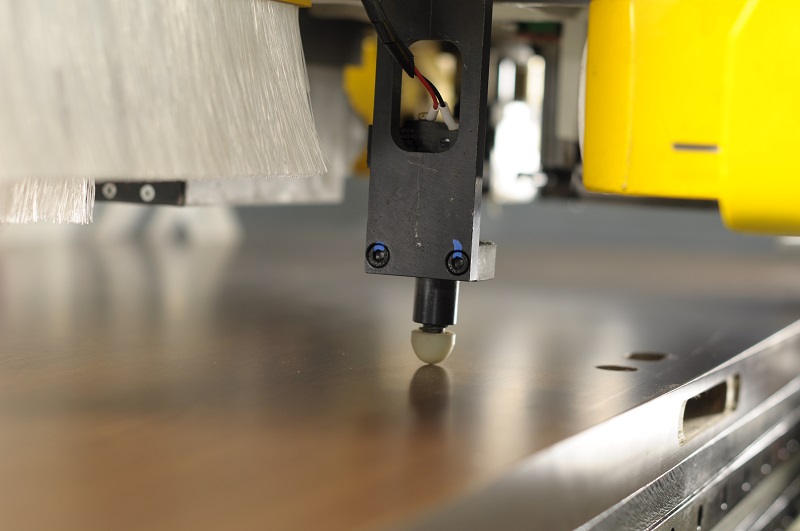

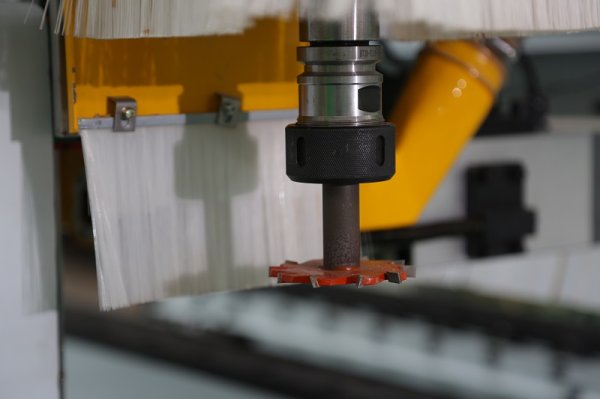

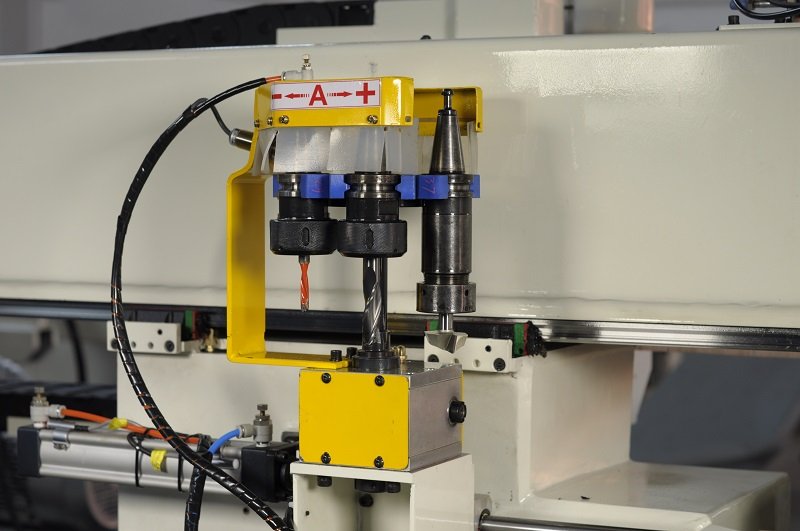

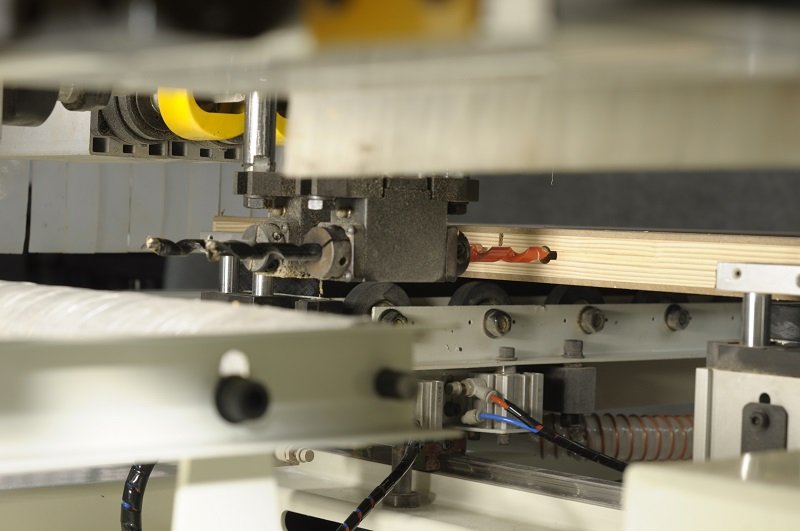

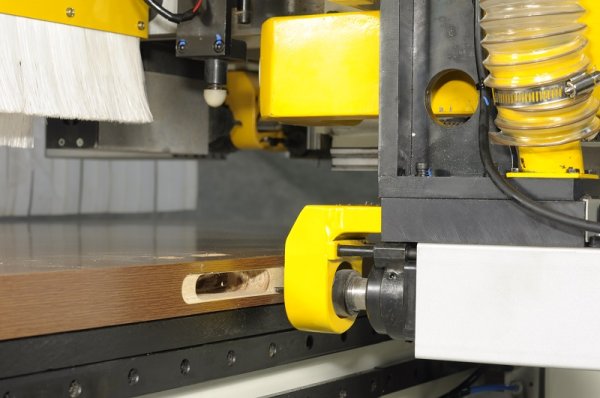

細節圖：

機械特點：

Characteristics

簡單：內置多個加工模塊，只需輸入尺寸即可加工

Simple：Built-in multiple processing modules，simply enter the dimensions can be processed.

速度：鎖孔加工只需六十秒

Fast：Processing the lock holes in just 60 seconds.

準確：三菱伺服控制系統，THK滾珠絲桿

Precise：Mitsubishi servo control system，THKball screw.

美觀：防爆邊設計的完美體現

Aesthetics：Explosion-proof design perfect embodiment.

技術參數

Technical parameters

主銑軸電機  Electrospindle，standard with oil cooling & lubrication    8KW（自動供油霧化冷卻潤滑）

工件長度    Working Lengh                     2500mm

工件寬度    Working Width                     300-1000mm

工件厚度    Working Thickness                  18-55mm

鎖具用軸銑電機功率 Motor Power（Locking Position Milling） 5.6KW

反轉水平銑  Motor Power（Horizontal Reverse Milling）  0.75KW

插銷用軸銑電機功率 Motor Power（Lock-Pin Milling）   0.75KW

合頁用軸銑電機功率 Motor Power（Forward/Reverse Horaizontal，Hinge Milling）0.75KWX2

吊裝孔用鉆軸   Motor Power（Hanging Hole）             0.75KWX1

機械占地面積  Overall Dimensions                4700X2500X2400mm

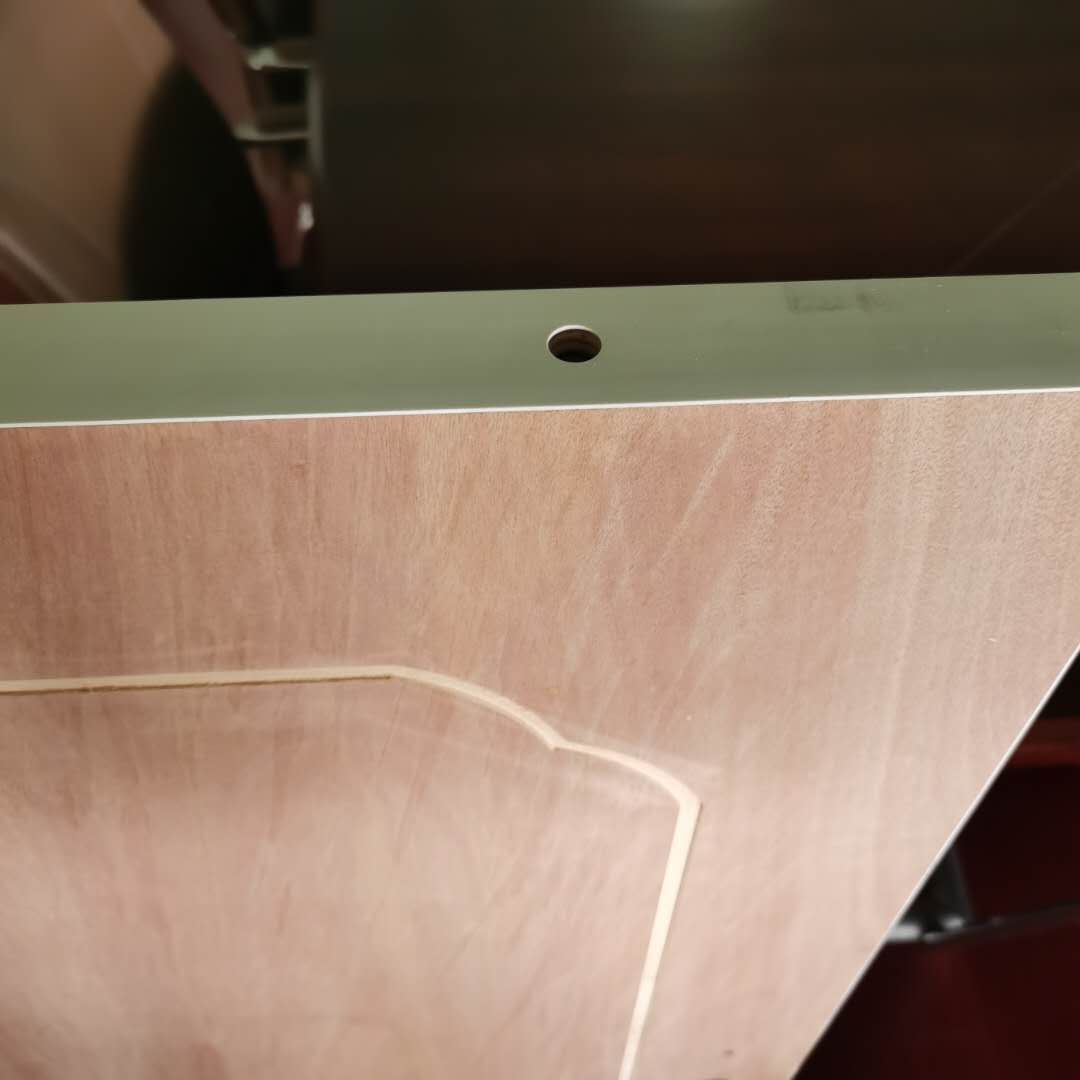

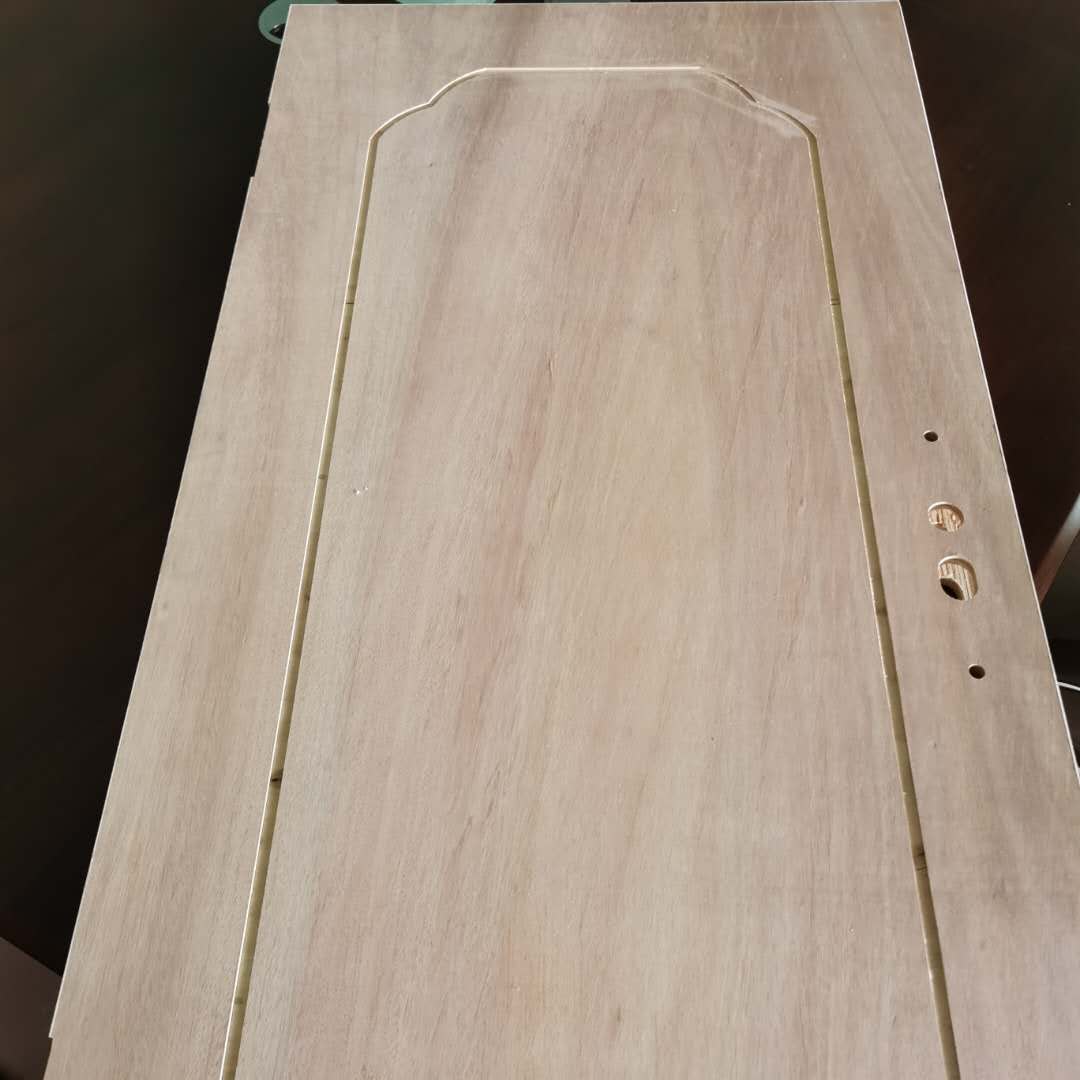

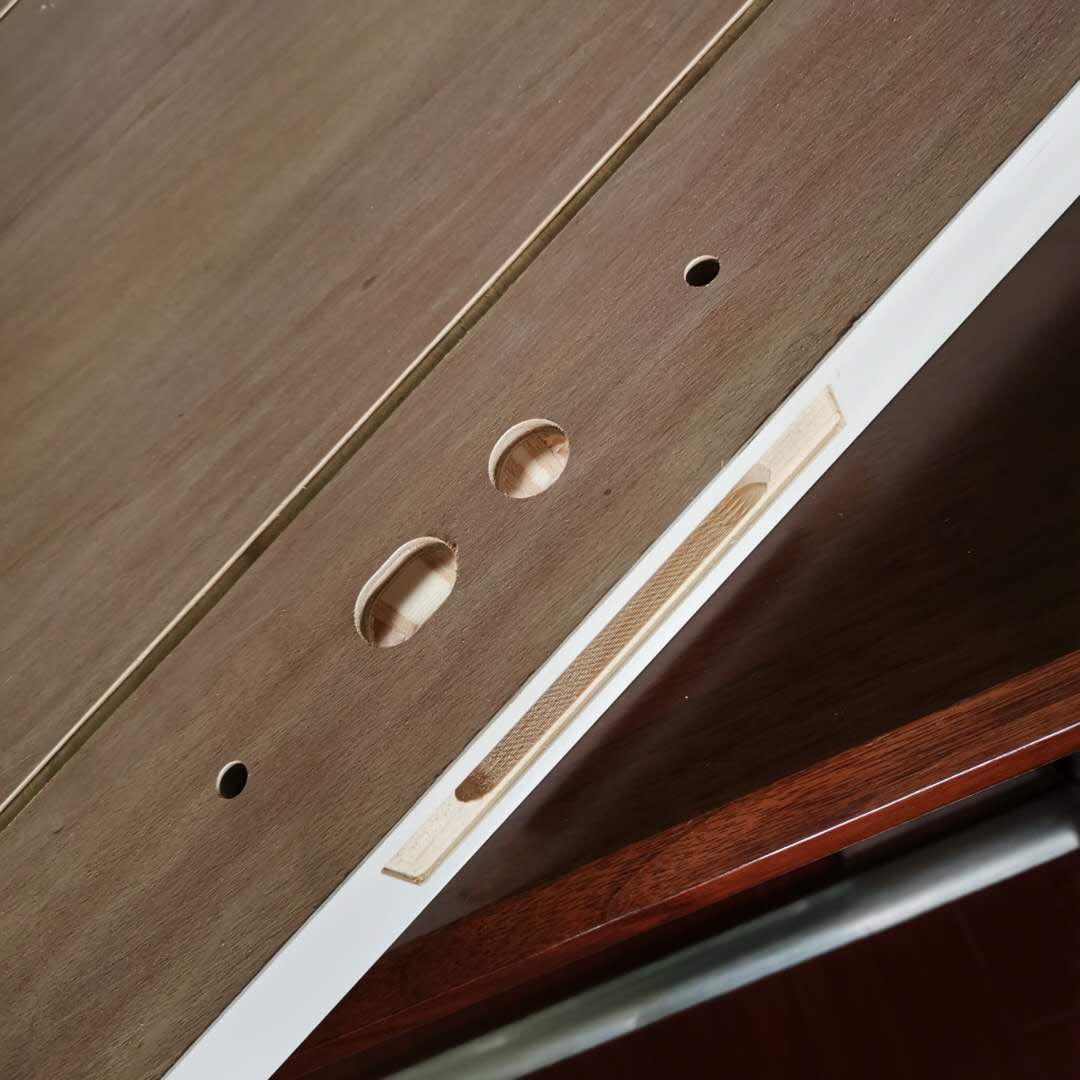

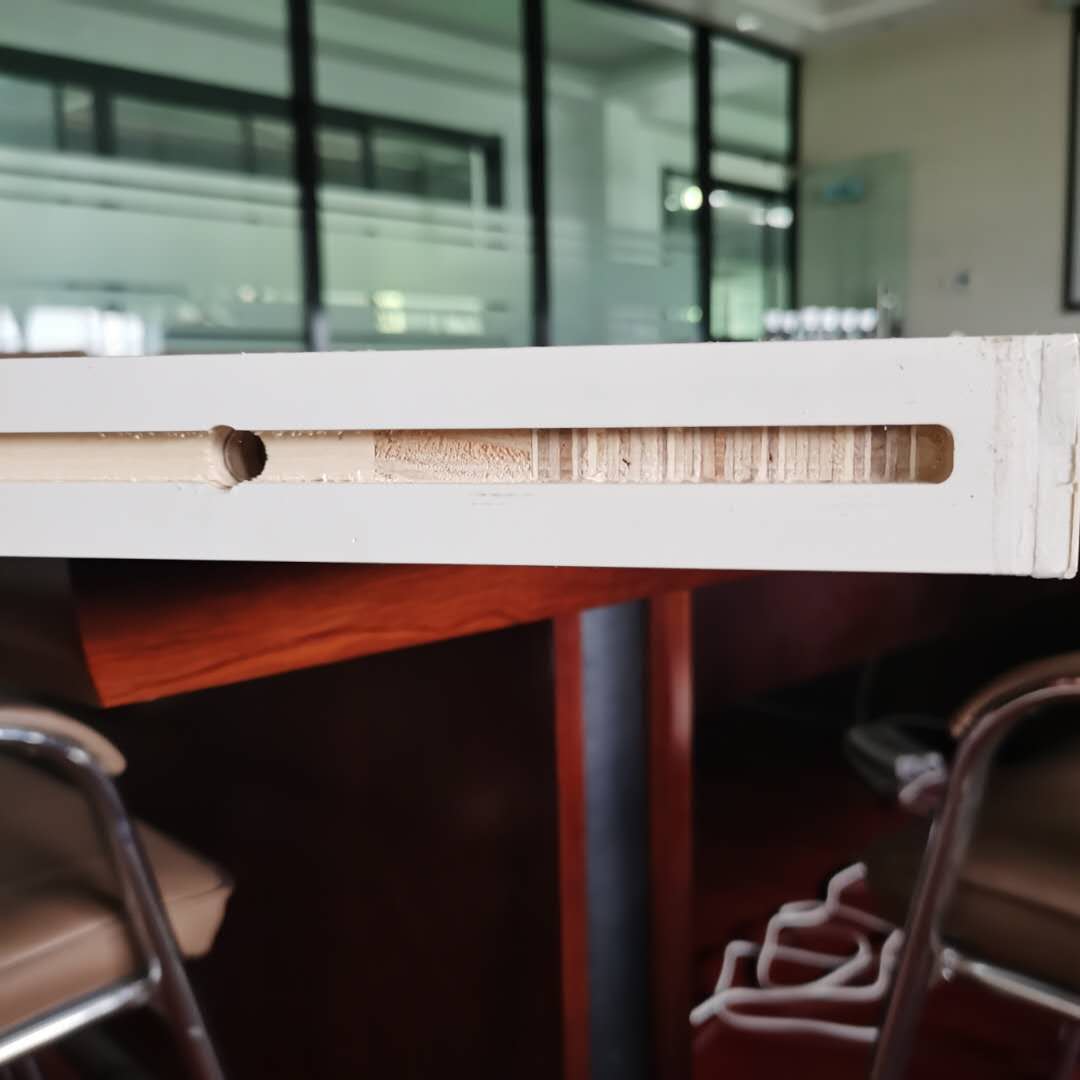

加工后成品圖：
